产品概述

GRACES-III自动扶梯系列室外型扶梯是我司GRACES系列室内型自动扶梯之后开发的新型室外自动扶梯,具有美观大方、结构紧凑、安全可靠等特点。

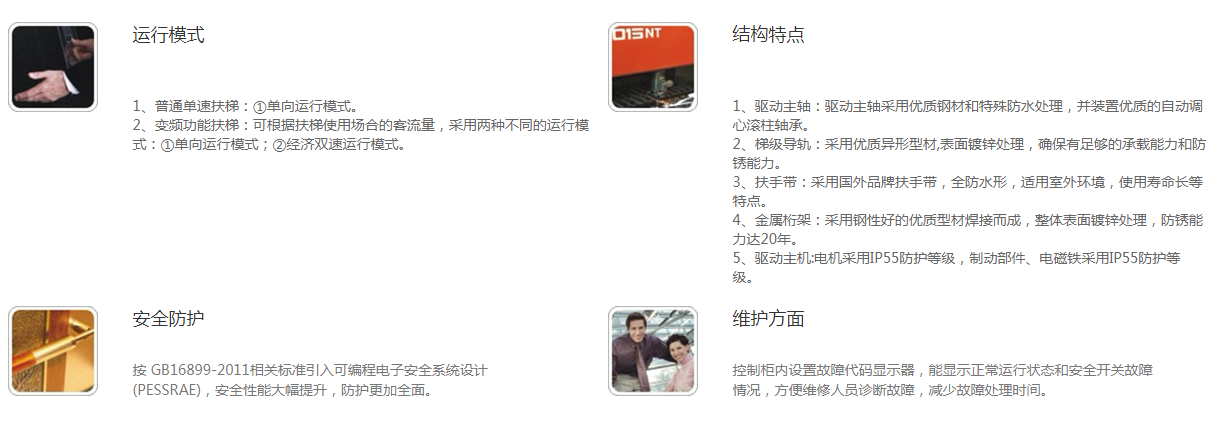

产品特点



产品参数

配置表(H≤8m)

规格(mm)6008001000
倾角30°/35°
应用室外,每日可运行 16 小时
基本参数提升高度(mm)1500≤H≤8000 (30°) / 1500 ≤H≤6000 (35°)
水平级数2 水平级/ 3 水平级(H>6m)
输送能力3600 人/小时4800 人/小时6000 人/小时
额定速度0.5m/s
动力电源AC380V 50Hz;独立地线
照明电源AC220V 50Hz
驱动主机提升高度(mm)≤5000≤6000≤4000≤5000≤6000≤3000≤4500≤6000≤8000
电机功率 kW5.585.58115.581115
驱动链20A-2 (p=31.75)24A-2
减速箱HXFT160    (涡轮蜗杆 i=24.5)
工作制动器HXZD    (电磁式,绝缘等级:B 级)
控制系统PC10-FD1单速扶梯采用微机控制,  星形启动、三角形运行
PC10-FV变频扶梯采用微机控制,可实现全变频或旁路变频控制
梯级系统标准配置铝合金
梯级宽度(mm)6008001000
梯级深度(mm)400400400
梯级高度(mm)200(30°)/230(35°)200(30°)/230(35°)200(30°)/230(35°)
梯级链T133.33 (p=133.33)
桁架标准材料角钢
表面处理热镀锌
扶手系统扶手带颜色黑色
驱动方式链传动
护壁板δ=10 透明钢化玻璃
扶手导轨不锈钢
围裙板SUS304 发纹不锈钢(带单排裙板安全刷)

内外盖板SUS304 发纹不锈钢
更     改     加     价     项     目
序号参数名称更改项备注
1防护栏

2有机玻璃防碰头装置

3有机玻璃防攀爬装置

4有机玻璃防进入隔栏

5扶梯外装饰

6玻璃拼接形式垂直地面按提升高计算
7水平梯级数量(H≤6m)3
8驱动主机传动形式螺旋伞齿轮传动
9扶手带照明
按提升高计算
10裙板照明
按提升高计算
11梳齿板照明

12附加制动器保护功能

13变频功能
变频扶梯
14加热功能

15语音提示功能

16地震停机保护功能

17火警停机保护功能

18小区监控功能

19桁架分段

20桁架上下部加长

21中间支撑数量
